MENYAMBUNG/MERANGKAI/MEMASANG KABEL LISTRIK DUA SAKELAR UNTUK DUA LAMPU

Diposkan oleh Donto 4 comments
saklar brocco 2 lampu
Pada bahasan kali ini saya akan menjelaskan sedikit tentang cara memasang, menyambung, merangkai atau merakit kabel listrik dua sakelar untuk dua buah lampu pada ruangan berbeda yang masing-masing dapat dikontrol atau dimati hidupkan di satu tempat, misalnya lampu ruang tamu dan lampu ruang keluarga, sedangkan sakelar diletakkan di sekitar ruang keluarga.



Peralatan:
  • Obeng plus
  • Obeng minus
  • Tang buaya/tang monyong(yang dapat memotong kabel)
  • Tespen
  • Pisau cutter

Bahan-bahan yang diperlukan:

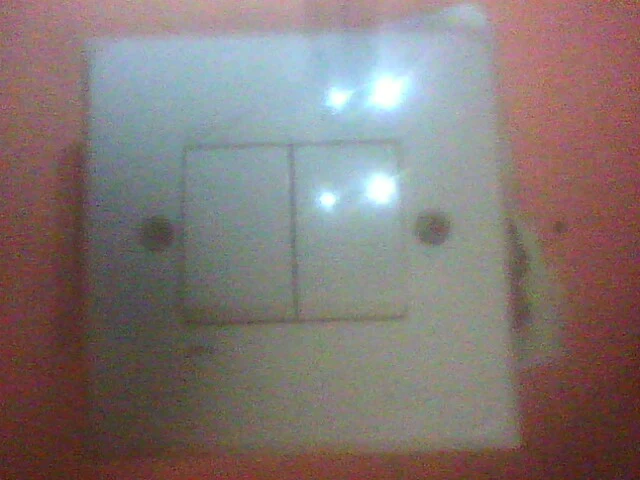

  • saklar untuk dua lampu, satu buah .
  • fitting/mangkok lampu, dua buah.
  • Kabel NYM ukuran 2X1,5mm, secukupnya disesuaikan dengan kebutuhan.
  • Isolasi khusus listrik, satu buah.
  • Klem kabel no.10, satu bungkus
Gambar rangkaian instalasi listrik: dua sakelar dua lampu

Cara memasang:
  1. Matikan listrik di rumah dengan memindahkan posisi sakelar MCB dari "ON" (1) ke "OFF" (0).
  2. Gabungkan(jumper) salah satu terminal dari masing-masing sakelar menggunakan kabel yang sudah dikupas kulitnya kira-kira 4cm kemudian terminal yang sudah digabung tadi disambungkan menggunakan kabel berwarna hitam ke kabel positip jalur utama instalasi listrik(biasanya berwarna hitam dan bila diuji pakai tespen maka tespennya akan menyala).
  3. Pasang kabel berwarna biru pada salah satu terminal sakelar yang tidak digabung/jumper kemudian sambungkan kabel itu ke salah satu terminal fitting lampu ruang tamu.
  4. Pasang kabel berwarna biru pada terminal sakelar yang belum disambung ke mana-mana kemudian sambungkan ujung kabel itu ke salah satu terminal fitting lampu ruang keluarga.
  5. Gabungkan(jumper) salah satu terminal dari masing-masing fitting lampu yang belum dipasang kabel apapun kemudian sambungkan memakai kabel berwarna biru ke kabel negatip jalur utama instalasi listrik(biasanya berwarna biru)
  6. jangan lupa untuk mengisolasi setiap sambungan kabel dan memasang klem kabel dengan jarak antar klem 50cm agar kabel menjadi kokoh dan rapi.

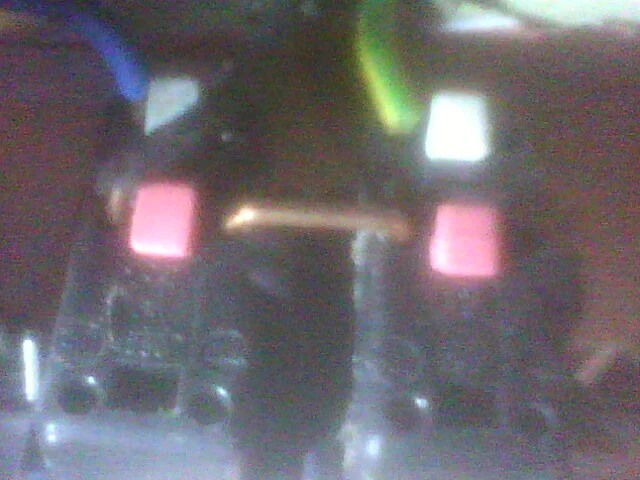

Cara pasang kabel untuk saklar dua lampu:
