CARA MENYAMBUNG KABEL LISTRIK UNTUK SAKELAR+STOP KONTAK+LAMPU

Diposkan oleh Donto 22 comments
Gambar sakelar stopkontak tembok
Gambar stopkontak+sakelar
Artikel ini membahas tentang cara  memasang saklar yang bersatu dengan stopkontak(seperti gambar) yang biasa dipasang/ditanam di dinding tembok. Jumlah kabel yang masuk sebanyak tiga buah yakni: kabel negatip, kabel positip bermuatan listrik/fasa bersumber dari listrik pusat dan kabel untuk disambungkan ke fitting lampu. sebelum membaca lebih lanjut sebaiknya anda ketahui dulu beberapa kata-kata penting ini:
  • Saklar, berfungsi menyambung dan memutus arus listrik sehingga apabila saklar dipasang sebelum lampu maka kita dapat mengontrol hidup dan matinya lampu tersebut.
  • Stopkontak, adalah lubang colokan tempat masuknya steker dari alat elektronik, umumnya terdapat dua lubang.
  • Fitting lampu: tempat/dudukan/mangkuk lampu, cara memasang lampu ke fitting umumnya diputar searah jarum jam.
  • Tespen: alat untuk menguji apakah suatu kabel listrik mengandung setrum atau tidak, terdapat lampu indikator yang akan menyala bila ujung tespen ditempelkan pada kabel yang mengandung setrum.
  • MCB: alat pemutus atau penyambung listrik bila terjadi konslet atau kelebihan daya. umumnya letaknya berdekatan dengan meteran listrik.
  • Jumper, cara menyambung dua buah jalur secara langsung, biasanya menggunakan kabel.
  • Klem, alat untuk menjepit kabel ke kayu/flafon agar kabel terlihat rapi dan kuat tidak berubah posisi.

Untuk lebih jelasnya tentang pemasangan ini, silahkan dibaca uraiannya di bawah ini,

Peralatan:
  • Obeng plus
  • Obeng minus
  • Tang buaya/tang monyong(yang dapat memotong kabel)
  • Tespen
  • Pisau cutter

 Bahan-bahan yang diperlukan:
  • Saklar yang bersatu dengan stop kontak/lubang colokan, satu buah.
  • Fitting lampu, satu buah.
  • Kabel NYM ukuran 2X1,5mm. panjang secukupnya disesuaikan dengan kebutuhan.
  • klem kabel no.10, satu bungkus.
  • Isolasi khusus untuk kabel listrik.
gambar rangkaian instalasi listrik saklar + stopkontak

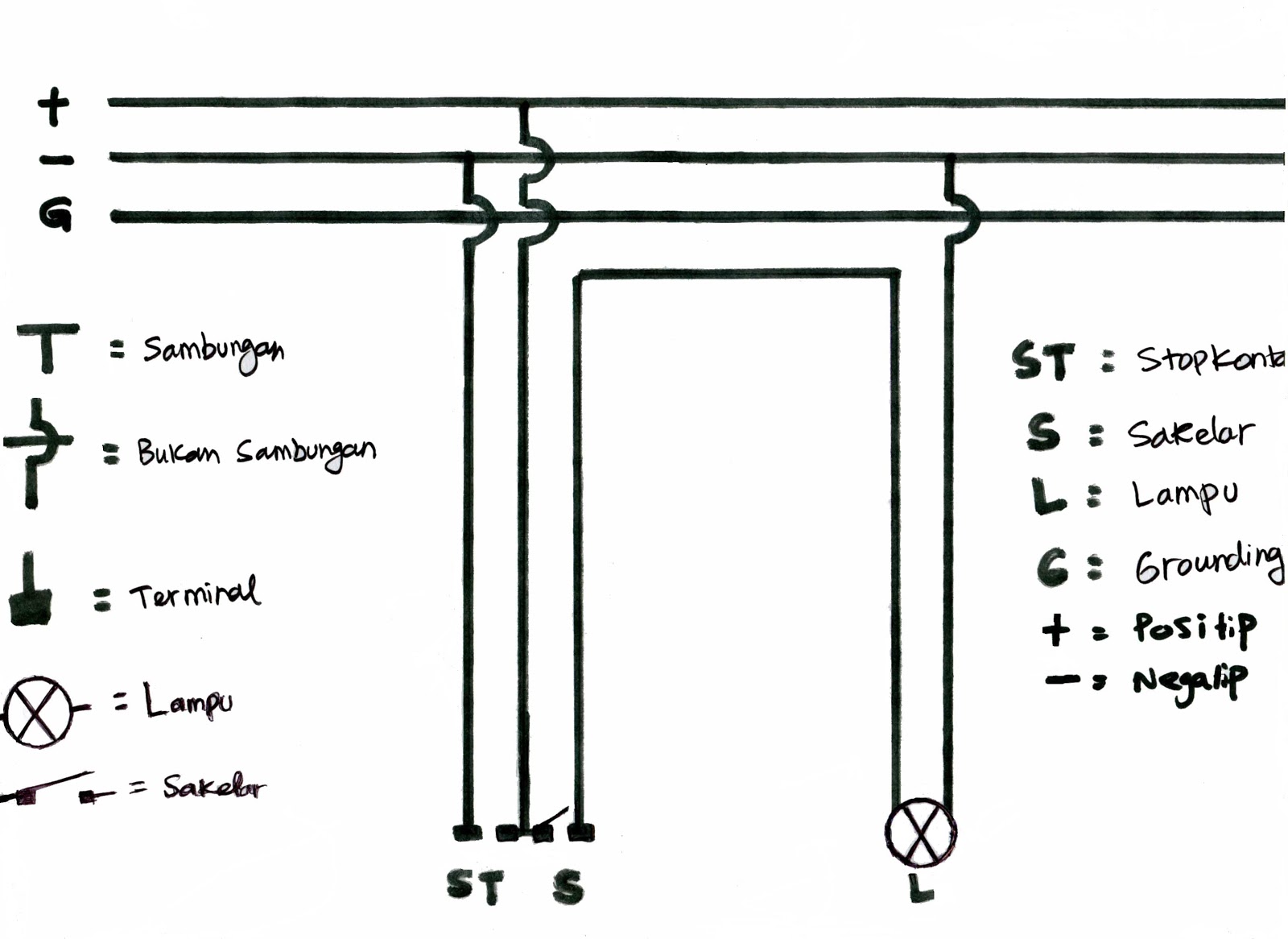

Gambar rangkaian instalasi listrik stopkontak+sakelar+lampu

Cara memasang:
  1. Matikan listrik di rumah anda dengan memindahkan posisi sakelar MCB dari ON (1) ke OFF (0).
  2. Sambungkan(jumper) salah satu terminal sakelar dengan salah satu terminal stopkontak memakai kabel pendek.
  3. Sambungkan kabel pendek (pada poin2) memakai kabel hitam ke kabel positip jalur utama instalasi listrik(biasanya berwarna hitam dan bila diuji pakai tespen dan listrik sedang mengalir maka tespennya akan menyala).
  4. Sambungkan terminal stopkontak yang satunya ke kabel negatip jalur utama instalasi listrik.
  5. Sambungkan terminal sakelar yang belum disambung ke mana-mana ke salah satu terminal fitting lampu.
  6. Sambungkan terminal fitting lampu yang belum disambung, ke kabel negatip jalur utama instalasi listrik(biasanya berwarna biru).
  7. jangan lupa untuk mengisolasi setiap sambungan kabel dan memasang klem kabel dengan jarak antar klem 50cm agar kabel menjadi kokoh dan rapi.
