CARA MEMASANG KABEL LISTRIK UNTUK LAMPU & SAKELAR

Gambar Fitting lampu

Peralatan:
Gambar Saklar Tunggal
Bahan-bahan:
  • saklar tunggal untuk satu lampu,
  • satu buah .fitting lampu,
  • Kabel NYM ukuran 2X1,5mm, secukupnya (disesuaikan dengan kebutuhan).
  • Isolasi khusus listrik, secukupnya(disesuaikan dengan kebutuhan).
  • Klem kabel no.10, secukupnya(disesuaikan dengan kebutuhan).

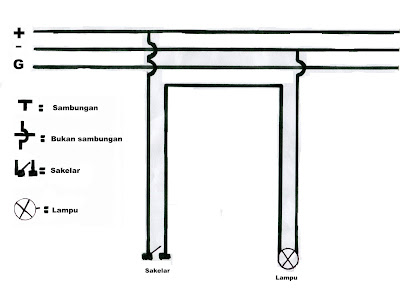

rangkaian ionstalasi listrik satu saklar untuk satu lampu

gambar instalasi listrik sakelar dan lampu
gambar rangkaian  sakelar+lampu

Cara menyambung:
  1. Untuk mencegah dari bahaya sengatan setrum listrik maka matikanlah listrik di rumah dengan merubah tuas MCB dari posisi on ke posisi off
  2. Lihatlah pada jalur utama instalasi kabel listrik di rumah, sambungkan kabel positif/api (biasanya berwarna hitam dan lampu tespen akan menyala pada kabel ini) ke salah satu konektor sakelar.
  3. Kemudian konektor sakelar yang lain disambungkan ke salah satu konektor fitting lampu,
  4. Sambunglah kabel negatip dari jalur utama(biasanya berwarna biru) langsung ke konektor fitting lampu yang lain.
  5. Setelah selesai menyambung maka jangan lupa untuk membungkus setiap sambungan dengan isolasi khusus kabel lstrik.
  6. Pasanglah klem (billa kabel dipasang di atas kayu plapon) dengan jarak antar klem minimal 50CM.
